回转式冲刀座与冲刀系列
| 应用说明 | |
| 1、 | 适用于传统/NC/CNC车床、铣床、钻床、综合加工机、复合机、转盘式专用机、---等； |
| 2、 | 可在机台上一次加工完成方形孔、六边形孔、梅花孔、Torx 孔、多边形孔、星形孔、--- 等各种规则或不规则的多样化形孔加工； |
| 3、 | 可简单又快速地安装，大幅提高加工效率，降低加工成本； |
| 4、 | 适用广泛工件材料，如钢、铜、铝等合金材料，亦可加工硬木或复合材料； |
| 5、 |
适用于医疗零件、光电零件、电子零件、通信零件、油压零件、---等加工。 |
|

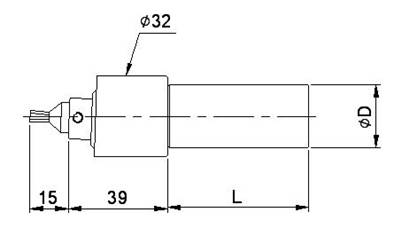

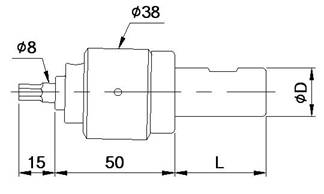

回转式冲刀座系列 CPI 220 回转式冲刀座
|
|||
|
型 号 |
ØD |
L |
备 注 |
|
CPI 220－19 |
Ø19 |
38 |
冲刀中心距固定型 最大推力400daN 挟持刀具柄径Ø8mm |
|
CPI 220－20 |
Ø20 |
38 |
|
|

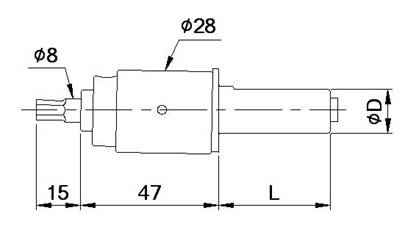

CPI 221 回转式冲刀座 |
|||
|
型 号 |
ØD |
L |
备 注 |
|
CPI 221－16 |
Ø16 |
38 |
冲刀中心距固定型 最大推力1,000daN 挟持刀具柄径Ø8mm |
|
CPI 221－20 |
Ø20 |
38 |
|
|
CPI 221－22－60 |
Ø22 |
60 |
|
|
CPI 221－25－60 |
Ø25 |
60 |
|
|

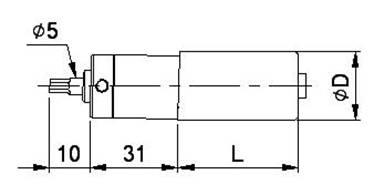

CPI 222 回转式冲刀座 |
|||
|
型 号 |
ØD |
L |
备 注 |
|
CPI 222－22 |
Ø22 |
40 |
冲刀中心距固定型 最大推力400daN 挟持刀具柄径Ø5mm |
|

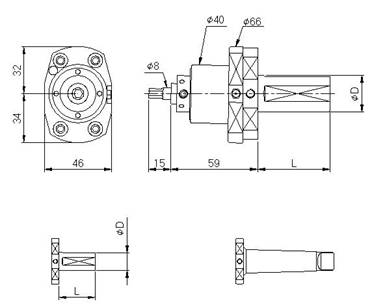

CPI 223 回转式冲刀座 |
|||
|
型 号 |
ØD |
L |
备 注 |
|
CPI 223－16 |
Ø16 |
50 |
冲刀中心距离可调整 最大推力1,200daN 挟持刀具柄径Ø8mm |
|
CPI 223－20 |
Ø20 |
50 |
|
|
CPI 223－25 |
Ø25 |
50 |
|
|
CPI 223－30 |
Ø30 |
50 |
|
|
CPI 223－32 |
Ø32 |
50 |
|
|
＊CPI 223－TM4 |
莫氏锥度 |
莫氏4号 |
|
|

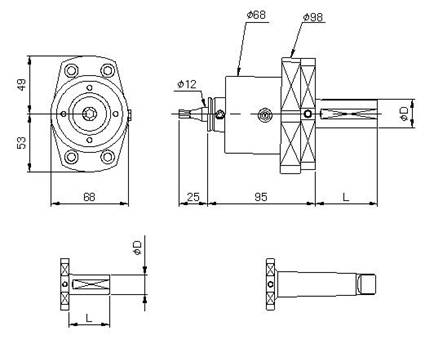

CPI 224 回转式冲刀座 |
|||
|
型 号 |
ØD |
L |
备 注 |
|
CPI 224－25 |
Ø25 |
55 |
冲刀中心距离可调整 最大推力4,000daN 挟持刀具柄径Ø12mm |
|
CPI 224－30 |
Ø30 |
55 |
|
|
＊CPI 224－TM4 |
莫氏锥度 |
莫氏4号 |
|
|
CPI 225 回转式冲刀座 |
|||
|
型 号 |
ØD |
L |
备 注 |
|
CPI 225－20 |
Ø20 |
56 |
冲刀中心距固定型 最大推力200daN 挟持刀具柄径Ø8mm |
回转式冲刀系列
|

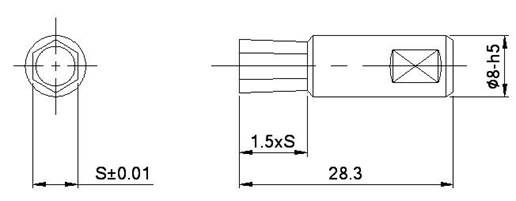

CPI 525 回转式冲刀 |
|||
|
型 号 |
六角S (mm) |
型 号 |
六角S(inch) |
|
CPI 525－015 |
1.5 |
CPI 525－1.6 |
1 / 16" |
|
CPI 525－020 |
2 |
CPI 525－2.0 |
5 / 64" |
|
CPI 525－025 |
2.5 |
CPI 525－2.4 |
3 / 32" |
|
CPI 525－030 |
3 |
CPI 525－2.8 |
7 / 64" |
|
CPI 525－040 |
4 |
CPI 525－3.2 |
1 / 8" |
|
CPI 525－050 |
5 |
CPI 525－4.0 |
5 / 32" |
|
CPI 525－060 |
6 |
CPI 525－4.8 |
3 / 16" |
|
CPI 525－070 |
7 |
CPI 525－5.6 |
7 / 32" |
|
CPI 525－080 |
8 |
CPI 525－6.4 |
1 / 4" |
|
CPI 525－090 |
9 |
CPI 525－7.9 |
5 / 16" |
|
CPI 525－100 |
10 |
CPI 525－9.5 |
3 / 8" |
|
CPI 525－110 |
11 |
||
|
CPI 525－120 |
12 |
||
|
CPI 525－130 |
13 |
||
|
CPI 525－140 |
14 |
||
|

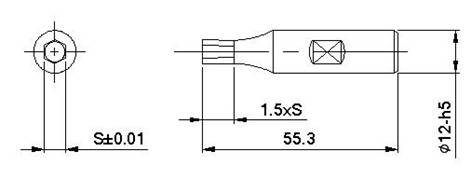

CPI 526 回转式冲刀 |
|||
|
型 号 |
六角S (mm) |
型 号 |
六角S(inch) |
|
CPI 526－030 |
3 |
CPI 526－1.6 |
1 / 16" |
|
CPI 526－040 |
4 |
CPI 526－2.0 |
5 / 64" |
|
CPI 526－050 |
5 |
CPI 526－2.4 |
3 / 32" |
|
CPI 526－060 |
6 |
CPI 526－2.8 |
7 / 64" |
|
CPI 526－070 |
7 |
CPI 526－3.2 |
1 / 8" |
|
CPI 526－080 |
8 |
CPI 526－4.0 |
5 / 32" |
|
CPI 526－090 |
9 |
CPI 526－4.8 |
3 / 16" |
|
CPI 526－100 |
10 |
CPI 526－5.6 |
7 / 32" |
|
CPI 526－110 |
11 |
CPI 526－6.4 |
1 / 4" |
|
CPI 526－120 |
12 |
CPI 526－7.9 |
5 / 16" |
|
CPI 526－130 |
13 |
CPI 526－9.5 |
3 / 8" |
|
CPI 526－140 |
14 |
CPI 526－12.7 |
1 / 2" |
|
CPI 526－150 |
15 |
CPI 526－14.3 |
9 / 16" |
|
CPI 526－160 |
16 |
CPI 526－15.9 |
5 / 8" |
|
CPI 526－170 |
17 |
||
|
CPI 526－180 |
18 |
||
|
||
|
型 号 |
ISO 10664(TORX) |
|
|
CPI 527－T6 |
6 |
|
|
CPI 527－T8 |
8 |
|
|
CPI 527－T10 |
10 |
|
|
CPI 527－T15 |
15 |
|
|
CPI 527－T20 |
20 |
|
|
CPI 527－T25 |
25 |
|
|
CPI 527－T30 |
30 |
|
|
CPI 527－T40 |
40 |
|
|
CPI 527－T45 |
45 |
|
|
CPI 527－T50 |
50 |
|
|
CPI 527－T55 |
55 |
|
 |
|
|
型 号 |
ISO 10664(TORX) |
|
CPI 528－T20 |
20 |
|
CPI 528－T25 |
25 |
|
CPI 528－T30 |
30 |
|
CPI 528－T40 |
40 |
|
CPI 528－T45 |
45 |
|
CPI 528－T50 |
50 |
|
CPI 528－T55 |
55 |
